Redes de audio y Dante
Los sistemas de audio profesionales modernos dependen cada vez más de las tecnologías de redes digitales en lugar del cableado analógico multiconductor tradicional.
La conexión en red de audio permite que cientos de canales de audio viajen a través de cables Ethernet estándar con una latencia extremadamente baja y una alta fiabilidad.
En la actualidad, tecnologías como Dante, AVB y AES67 se utilizan ampliamente en sonido en directo, radiodifusión, teatros, sistemas de conferencias, estudios de grabación y grandes infraestructuras audiovisuales.
Del audio analógico al audio en red
Los sistemas de audio tradicionales requerían grandes cables analógicos multifilares entre las cajas de escenario, las consolas de mezcla, los procesadores y los amplificadores.
Las grandes producciones en directo a menudo implicaban cientos de cables de audio de cobre que recorrían largas distancias.
Las redes de audio digital lo cambiaron todo por completo.
En lugar de transportar señales analógicas individuales, los sistemas modernos convierten el audio en paquetes digitales que viajan a través de redes informáticas.
Esto reduce drásticamente la complejidad del cableado al tiempo que aumenta la flexibilidad de enrutamiento.
Un solo cable Ethernet puede transportar docenas o incluso cientos de canales de audio simultáneos.
¿Qué es Dante?
Dante es una de las tecnologías de audio sobre IP más importantes que se utilizan actualmente en los sistemas audiovisuales profesionales.
Fue desarrollado por Audinate y se ha convertido en un estándar de la industria para el audio digital en red.
Dante permite que dispositivos de audio como mesas de mezclas, procesadores DSP, sistemas inalámbricos, amplificadores y cajas de escenario se comuniquen a través de redes IP estándar.
Una de las mayores ventajas de Dante es la interoperabilidad entre fabricantes.
Los dispositivos de diferentes marcas pueden funcionar conjuntamente dentro de la misma infraestructura de red.
Esta flexibilidad es una de las razones por las que Dante se hizo extremadamente popular en las instalaciones profesionales.
Flujo de trabajo básico de Dante
En un sistema Dante típico:

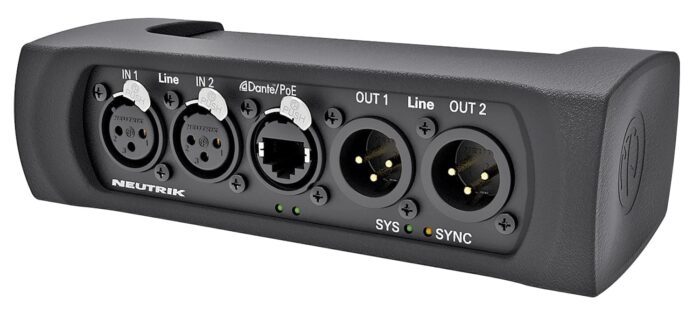

- Los micrófonos se conectan a una caja de escenario digital.
- La caja de escenario convierte el audio analógico en flujos de red digitales.
- El audio viaja a través de conmutadores Ethernet.
- La mesa de mezclas recibe los canales a través de la red.
- El audio procesado se envía a procesadores de señal digital (DSP), amplificadores o sistemas de grabación.
Todo el enrutamiento se controla mediante software en lugar de cables de conexión físicos.
Esto permite realizar cambios de configuración extremadamente rápidos durante la producción.
Controlador Dante
Dante Controller es el software que se utiliza para gestionar y enrutar los dispositivos Dante.
Proporciona una vista matricial donde los transmisores y receptores se pueden conectar con unos simples clics.
Comprender el controlador Dante es fundamental para los técnicos audiovisuales profesionales.
El software permite a los ingenieros:
- Canales de audio de enrutamiento.
- Supervise el estado del dispositivo.
- Compruebe la sincronización del reloj.
- Detectar errores de red.
- Cambiar el nombre de los dispositivos y canales.
- Configurar la redundancia.
Muchas situaciones de resolución de problemas del mundo real se solucionan directamente dentro de Dante Controller.
Sincronización de relojes
Los dispositivos de audio digital deben compartir una referencia de tiempo extremadamente precisa llamada reloj.
Si los dispositivos no están sincronizados correctamente, pueden aparecer chasquidos, ruidos extraños o inestabilidad en la señal de audio.
Dante selecciona automáticamente un dispositivo como reloj maestro preferido.
Todos los demás dispositivos se sincronizan con ese dispositivo maestro.
La estabilidad del reloj es uno de los aspectos más críticos de los sistemas de audio digital profesionales.
Muchos principiantes subestiman la importancia real de la sincronización.
Latencia
La latencia es el retraso entre la entrada de audio en un sistema y su reproducción.
Los sistemas Dante están diseñados para funcionar con valores de latencia extremadamente bajos.
Los ajustes típicos de latencia de Dante incluyen:
- 0.25 ms
- 0.5 ms
- 1 ms
- 5 ms
Una menor latencia requiere mejores condiciones de red.
Las infraestructuras grandes o complejas pueden requerir configuraciones de latencia ligeramente superiores para garantizar la estabilidad.
Los ingenieros profesionales deben comprender el equilibrio entre latencia y fiabilidad.
Conmutadores de red gestionados
Los sistemas Dante profesionales deben utilizar conmutadores gestionados de alta calidad.
Si bien los sistemas pequeños a veces funcionan con conmutadores no administrados, las producciones profesionales requieren un mayor control sobre el comportamiento de la red.
Las características importantes de los switches deben ser:
- Puertos Gigabit Ethernet.
- Calidad del Servicio (QoS).
- Escucha del protocolo IGMP.
- Soporte para VLAN.
- Fuentes de alimentación redundantes.
La calidad de servicio es especialmente importante porque prioriza los paquetes de audio sobre el tráfico de red menos crítico.
Sin una configuración QoS adecuada, la congestión de la red puede afectar al rendimiento del audio.
Redes primarias y secundarias
Los sistemas Dante profesionales suelen utilizar redes redundantes.
Cada dispositivo Dante puede tener:
- Una conexión de red principal.
- Una red de respaldo secundaria.
Si la red principal falla, el audio continúa automáticamente a través de la ruta secundaria.
Esta redundancia es fundamental en la radiodifusión, los teatros y las grandes producciones en directo, donde las interrupciones son inaceptables.
Problemas comunes
Las redes de audio son potentes, pero la resolución de problemas requiere conocimientos tanto de audio como de informática.
Entre los problemas comunes del mundo real se incluyen:
- Dirección IP incorrecta.
- Conflictos de sincronización del reloj.
- Bucles de red.
- Configuración incorrecta del switch.
- Cables Ethernet dañados.
- Tráfico multicast excesivo.
Muchos técnicos que se incorporan a los entornos audiovisuales modernos descubren que el conocimiento de redes es ahora tan importante como la ingeniería de audio tradicional.
Consejos importantes
Al trabajar con sistemas de audio en red por primera vez:
- Etiquete todos los dispositivos claramente.
- Conservar diagramas de red.
- Utilice cables Ethernet certificados.
- Evite configuraciones de switch aleatorias.
- Supervise el estado del reloj continuamente.
- Comprenda el flujo de la señal antes de solucionar problemas.
Muchos problemas de audio en las producciones modernas son, en realidad, problemas de red.
Es fundamental un proceso de resolución de problemas tranquilo y metódico.
El futuro del audio profesional
Las redes de audio continúan expandiéndose rápidamente en toda la industria audiovisual.
Los grandes recintos, las instalaciones de radiodifusión y las producciones itinerantes dependen cada vez más de infraestructuras basadas en IP.
Los técnicos que comprenden Dante y los conceptos de redes profesionales tienen una gran ventaja en las carreras audiovisuales modernas.
Hoy en día, los ingenieros de audio ya no trabajan solo con micrófonos y mesas de mezclas, sino que también gestionan infraestructuras digitales y sistemas en red.
